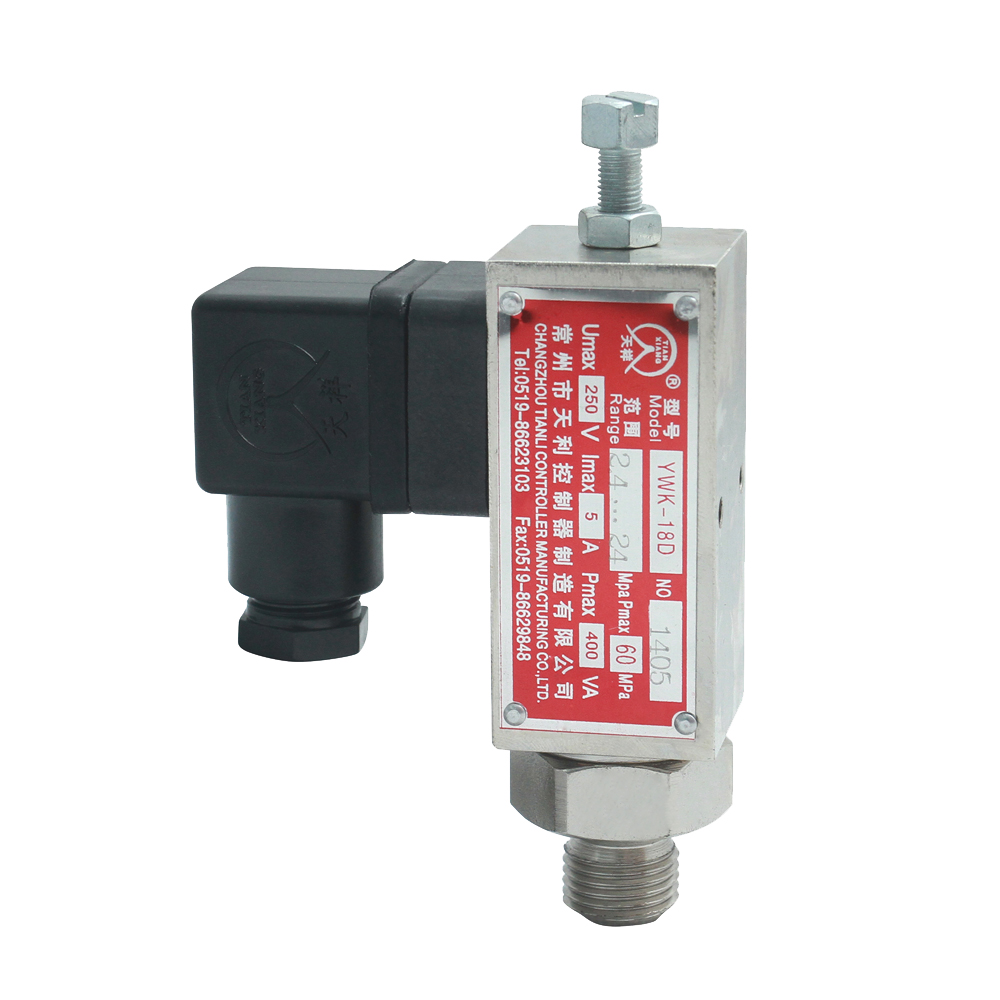

YWK-18D壓力開關
☆測量范圍：
☆工作溫度：
☆防護等級：
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
YWK-18D壓力開關概述
YWK-18D壓力開關使用膜片式傳感器，耐高壓，使用壽命長，結構緊湊，外殼采用不銹鋼材料制成，堅固而耐用。同時由于采用特殊傳感器，
YWK-18D壓力開關解決了目前市場上活塞式壓力控制器的漏油問題。
YWK-18D壓力開關技術性能
| 工作粘度 | <1×10-3m2/s |
|---|---|
| 開關元件 | 微動開關 |
| 環境溫度 | －25℃～55℃ |
| 介質溫度 | 0℃～80℃ |
| 外殼防護等級 | IP65 |
| 安裝位置 | 壓力接口垂直向下（允許傾斜15℃） |
| 抗振性能 | Max 100m/s2 |
| 重復性誤差 | ≤2% |
| 使用壽命 | 1×105次 |
| 觸點容量 | AC 220V 6A（阻性）（若有特殊要求，可另行設計） |
YWK-18D壓力開關規格
切換差不可調
| 型號 | 設定值調節范圍 | 切換差不大于 | *大允許壓力① | 與介質接觸材料 | 接口類型及尺寸 |
|---|---|---|---|---|---|
| MPa | MPa | MPa | |||
| YWK-18D | 0.035～0.17 | 0.03 | 10 |
20鋼 丁腈橡膠 或 1Cr18Ni9Ti氟橡膠 |
M14×1.5 (外螺紋) |
| YWK-18D | 0.1～0.5 | 0.07 | 10 | ||
| YWK-18D | 0.35～1 | 0.14 | 10 | ||
| YWK-18D | 0.5～4.5 | 0.40 | 60 | ||
| YWK-18D | 1.2～12 | 1.2 | 60 | ||
| YWK-18D | 1.6～16 | 1.4 | 60 | ||
| YWK-18D | 2.4～24 | 2.8 | 60 | ||
| YWK-18D | 3.2～32 | 4.5 | 60 | ||
| YWK-18D | 4.2～42 | 4.6 | 60 |
備注：①在實際工作中，即使短暫的壓力峰值，也不能超過*大允許的壓力。
②切換差或接口類型有特殊要求，可另行設計。
YWK-18D壓力開關的選用和安裝說明(詳見控制器的選用和安裝)
設定值的調整（詳見壓力控制器設定值的調整例三）

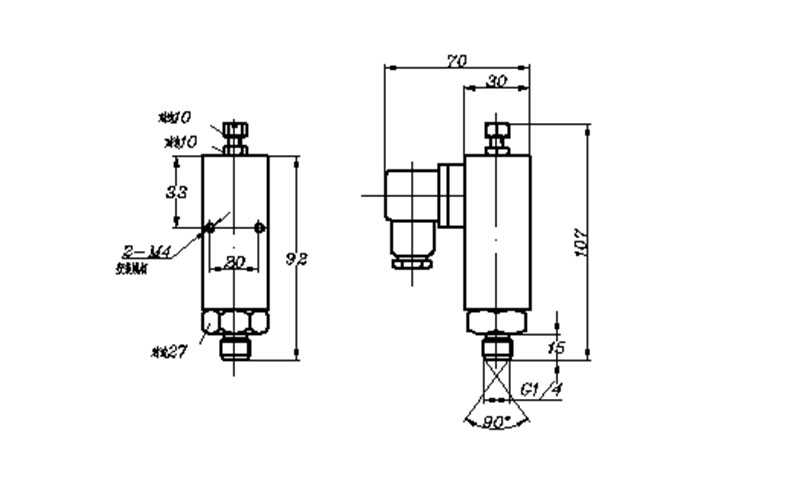

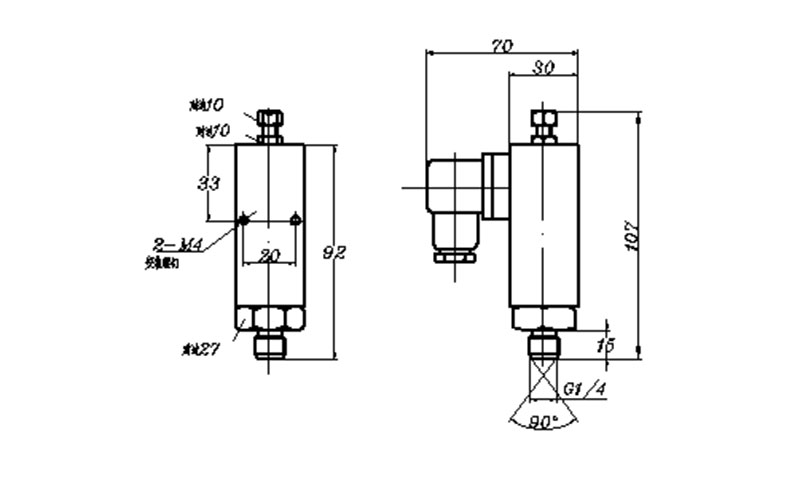

YWK-18D壓力開關外形尺寸及安裝尺寸（單位：mm）
YWK-18D壓力開關電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-3壓力上升至上切換值接通；
接線端1-2壓力上升至上切換值斷開。
