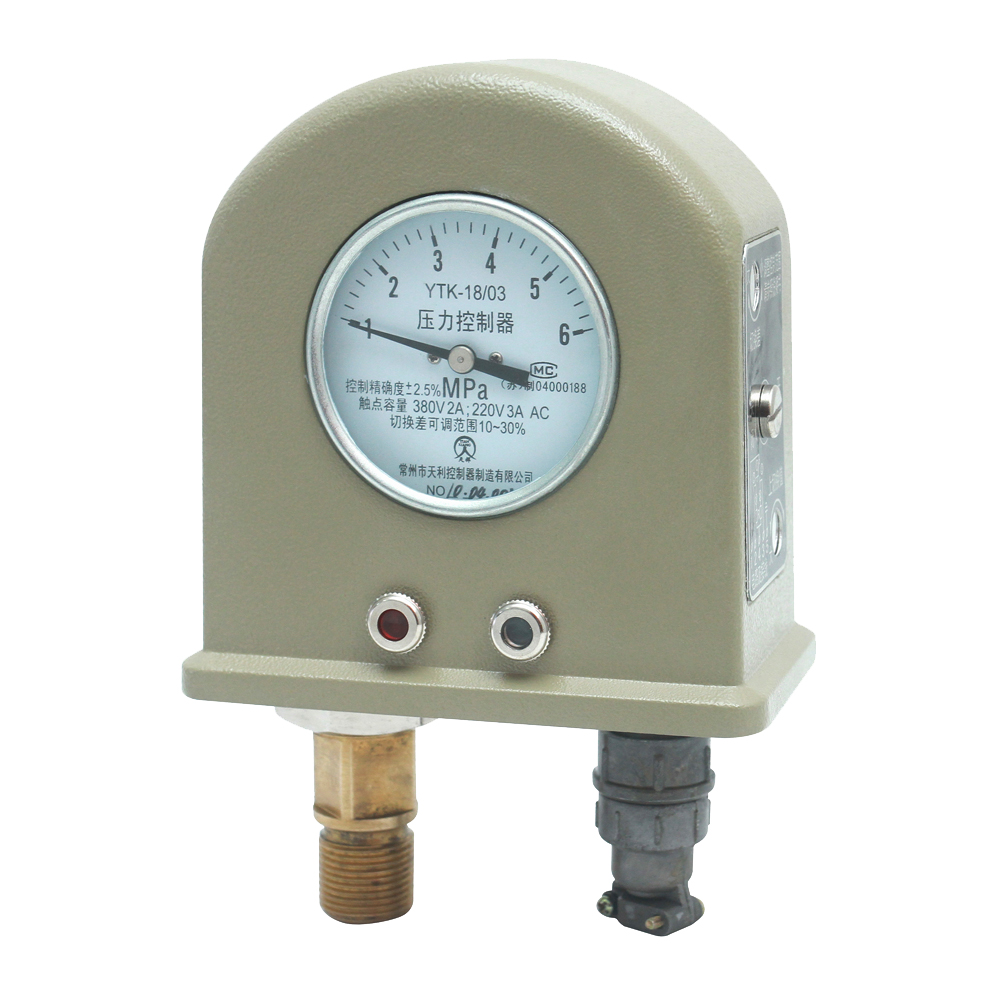

YTK-18/03壓力開關
☆測量范圍：
☆工作溫度：
☆防護等級：
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
YTK-18/03壓力開關概述
YTK-18/03壓力開關適用于測量無爆炸危險的流體介質的壓力并進行位式（一位式或兩位式）控制。
YTK-18/03壓力開關是借助彈性元件的作用以驅動微動開關工作的壓力控制儀表。
YTK-18/03壓力開關具有結構合理、動作準確、使用可靠、開閉頻次高、抗振性好和觸點容量大等特點。
YTK-18/03壓力開關按被測（控）對象的各異，分別制成有壓力指示和無壓力指示（各有普通型和耐蝕型） 等多種類型。
YTK-18/03壓力開關設有可供調節切換差的置，以使被測（控）介質的上、下切換值調至 合適的控壓范圍內。
YTK-18/03壓力開關還設有信號指示燈，以使控制電路在斷開或接通的同時發出燈光信號。
YTK-18/03壓力開關技術性能
| 設定值誤差 | ±1.5%（校準后） |
|---|---|
| 重復性誤差 | 1.5% |
| 指示誤差 | ±4% |
| 控制方式 | 一位式控制——常閉或常開 |
| 二位式控制——常閉及常開 | |
| 設定點調整范圍（為壓力范圍上限值） | 無指示值：15~100% |
| 有指示值：20~75% | |
| 切換差（為壓力范圍上限值） | 一位式（固定）：不大于10% |
| 兩位式（可調）：10~30% | |
| 觸點容量 | AC 380V 2A或DC 220V 3A |
| 信號指示燈工作電源 | AC 380V或220V |
| 絕緣強度 | 50Hz正弦交流電2000V歷時一分鐘 |
| 使用環境 | -25~70℃，相對濕度不大于90% |
| 溫度影響 | 不大于0.8%/10℃（使用溫度偏離20±5℃） |
| 重量 | 1kg |
YTK-18/03壓力開關規格
| 型號 | 類型 | 接頭外螺紋 |
|---|---|---|
| YTK-18/03 | 0～0.6 | M20*1.5 |
| 0～1 | ||
| 0～1.6 | ||
| 0～2.5 | ||
| 0～4 | ||
| 0～6 | ||
| 0～10 | ||
| 0～16 | ||
| 0～25 | ||
| 0～40 | ||
| 0～60 |
YTK-18/03壓力開關性能
YTK-18/03壓力開關由測量系統、控制器裝置、調整機構、氖燈顯示、指示裝置以及外殼和插頭座等組成。原理是基于檢測元件（測量系統中的彈簧管）的彈性變形來驅使機能元件（控制器裝置中的微動開關）產生快速的開關跳躍動作。即在被測（控）介質的壓力作用下，迫使彈簧管的自由端產生相應的彈性位移，而與管端相連的微動開關中的按鈕（推桿）也隨之產生相應動作，待壓力達到所設定控制值的瞬間，開關觸點即切換，致使控制系統中的電路得以斷開或接通，并同時發出燈光信號，以實現自動控制和發信的目的。

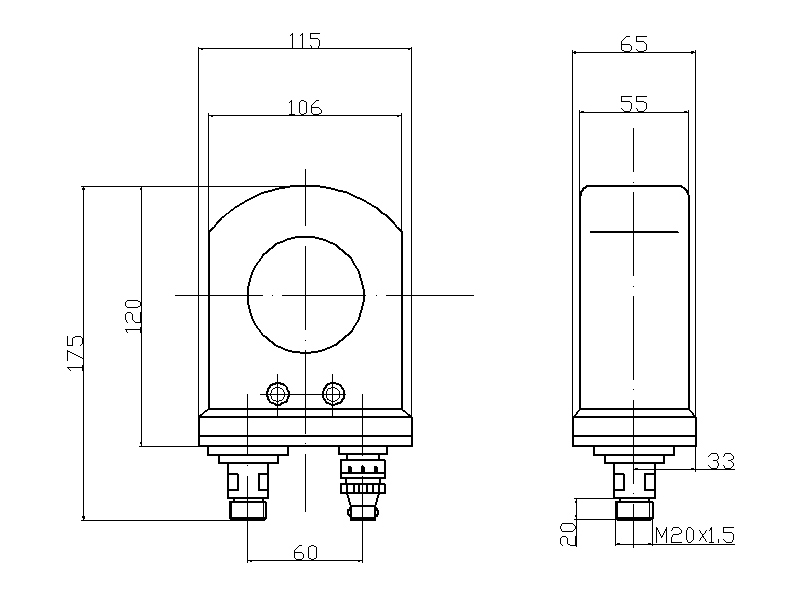

YTK-18/03壓力開關外形尺寸及安裝尺寸（單位：mm）
YTK-18/03壓力開關電路及接線方法
