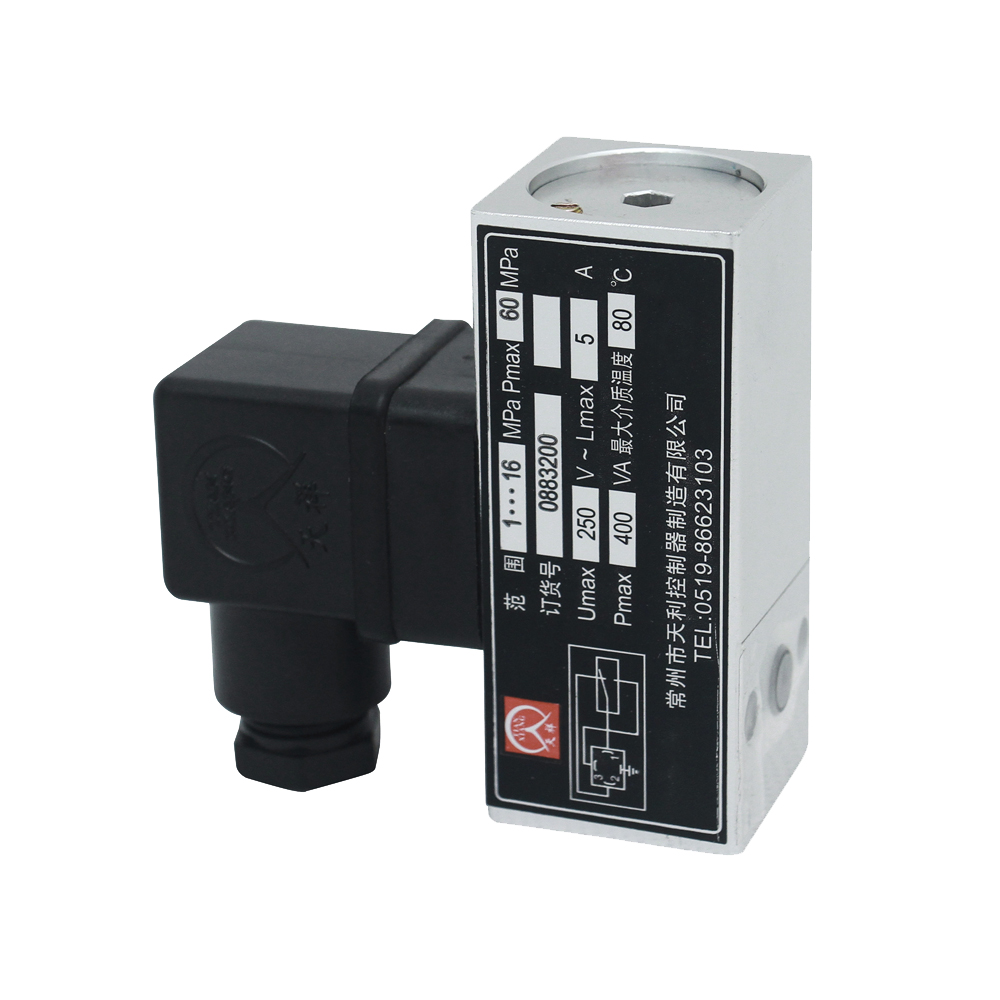

505/18D壓力開關
☆測量范圍：
☆工作溫度：
☆防護等級：
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
505/18D壓力開關概述
505/18D壓力開關采用膜片式傳感器和無泄漏活塞式的傳感器兩種形式。
505/18D壓力開關無泄漏活塞式傳感器可用于液壓油、潤滑油、輕燃油等中性的潤滑介質。
505/18D壓力開關的設定值可調，調節范圍0.5～40MPa。
505/18D壓力開關技術性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 開關元件 | 微動開關 |
| 外殼防護等級 | IP54（符合DIN40050，與GB4208中IP54相當） |
| 安裝位置 | 壓力接口垂直向下（允許傾斜15°） |
| 環境溫度 | －25℃～55℃ |
| 介質溫度 | －25℃～80℃ |
| 抗振性能 | Max 100m/s2 |
| 重復性誤差 | ≤2.5% |
| 觸點容量 | AC 220V 6A（阻性） |
505/18D壓力開關特點
本壓力開關采用超小型設計，允許開關動作頻率較高100次/分，且抗振性特別好。
505/18D壓力開關規格
505/18D切換差不可調
| 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力①MPa | 壓力傳感器材料 | 接口類型② | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 密封圈 | 活塞 | ||||||||
| 0.5～7 | 2 | 40 | AL | 丁腈橡膠 | 鋼 | I | G1/4″ | 0.2 | 04 | 0882100 |
| 0.5～7 | 2 | P | — | 03 | 0883100 | |||||
| 1～16 | 3.5 | I | G1/4″ | 04 | 0882200 | |||||
| 1～16 | 3.5 | P | — | 03 | 0883200 | |||||
| 2.5～25 | 4 | I | G1/4″ | 05 | 0882300 | |||||
| 2.5～25 | 4 | P | — | 03 | 0883300 | |||||
| 4～40 | 4.5 | I | G1/4″ | 05 | 0882400 | |||||
| 4～40 | 4.5 | P | — | 03 | 0883400 | |||||
注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
②I—接口為內螺紋 P—接口為法蘭
控制器的選用和安裝說明(詳見控制器的選用和安裝)
設定值的調整（詳見壓力控制器設定值的調整例四）

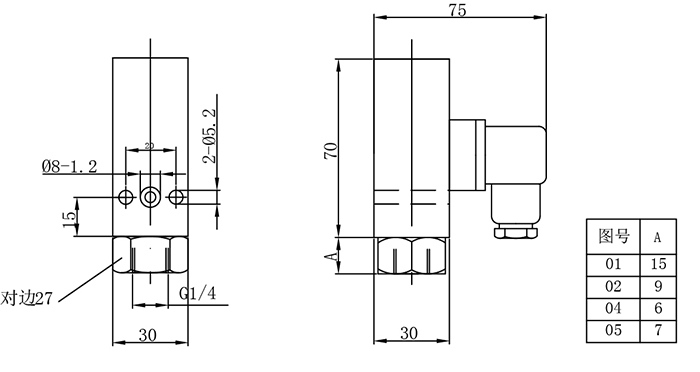

505/18D壓力開關外形尺寸及安裝尺寸（單位：mm）
O型密封圈尺寸：φ5×15 訂貨目錄編號：0664098
附件
可供選用附件目錄編號： 0574767，0574773，SC5·470·505。
電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-2壓力上升至上切換值斷開；
接線端1-3壓力上升至上切換值接通。
4001190288
壓力開關
訂購：505/18D壓力開關
