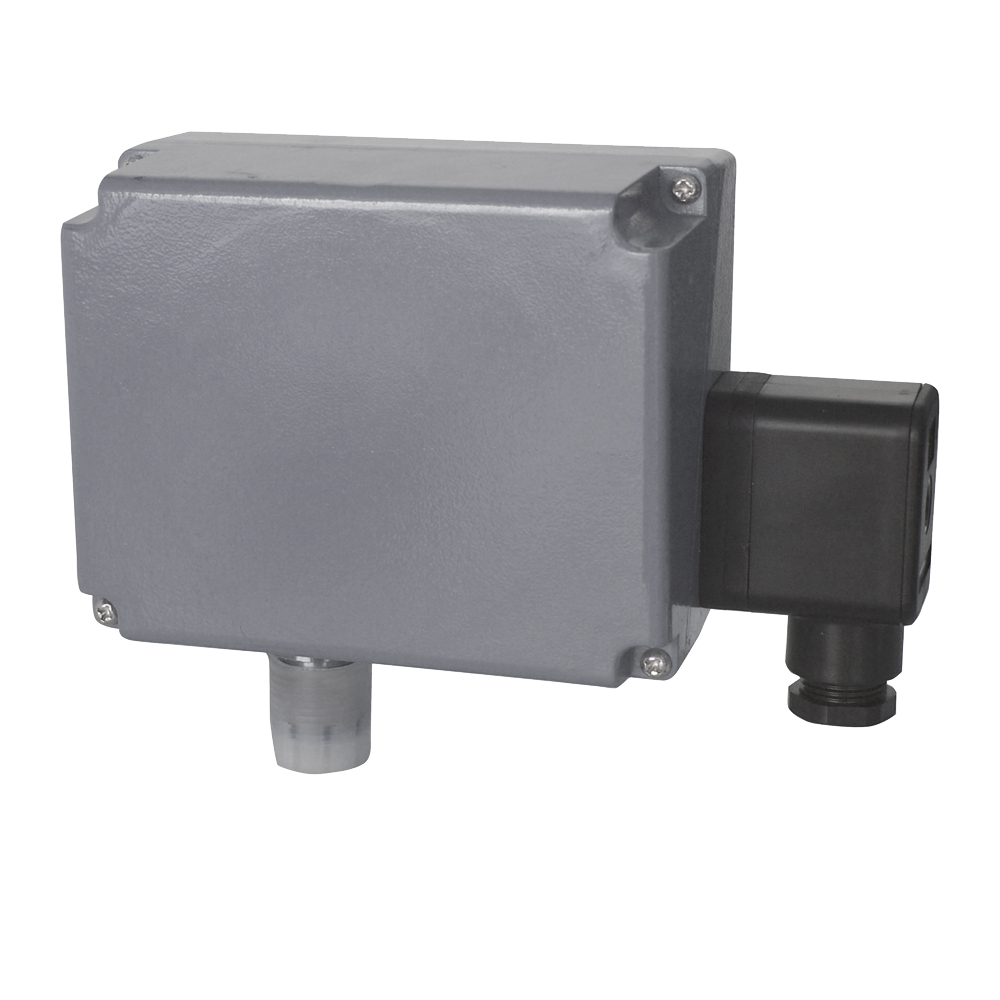

512/9D壓力開關
☆測量范圍：1 ~ 40MPa
☆工作溫度：－25℃~55℃
☆防護等級：IP65
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
512/9D壓力開關概述
512/9D壓力開關采用彈簧管式傳感器，可用于腐蝕性氣體和液體介質。
512/9D壓力開關的設定值可調，調節范圍1 ~ 40MPa。
512/9D壓力開關技術性能
| 工作粘度 | ≤400 mm2/s |
|---|---|
| 開關元件 | 微動開關（二組） |
| 外殼防護等級 | IP65 |
| 環境溫度 | －25℃~55℃ |
| 介質溫度 | 0℃~88℃ |
| 安裝位置 | 任意 |
| 抗振性能 | Max 10 m/s2 |
| 重復性誤差 | ≤1％ |
| 觸點容量 | Vmax=380VAC Imax=6A（阻性）Pmax=600VA |
512/9D壓力開關特點
512/9D壓力開關壓力控制范圍大、控制精度高、切換差小、二組微動開關的切換值可分別設定、傳感器適用腐蝕性介質（氣體或液體）。
512/9D壓力開關規格
切換差不可調
| 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力①MPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口外螺紋 | 外形尺寸圖號 | 訂貨目錄編號 |
|---|---|---|---|---|---|---|---|
| 1~10 | 0.20 | 15 | 60 | 316L | G1/2″ | 01 | 0860200 |
| 1~16 | 0.32 | 20 | 0860300 | ||||
| 2~25 | 0.50 | 32 | 0860400 | ||||
| 2~40 | 0.80 | 50 | 0860500 |
注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
設定值的調整
【例】：選用設定值調節范圍2~40MPa的控制器，要求一組微動開關壓力上升至26MPa（上切換值）發出觸點信號，另一組微動開關壓力上升至35MPa（上切換值）發出觸點信號，其操作步驟如下：
將產品旋入壓力校驗臺螺紋接口上，注意必須用扳手夾持傳感器的平面部分，防止開關殼體與傳感器發生相對轉動；

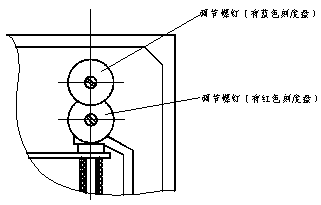

打開蓋板，將電纜穿過電纜接頭接到端子板中，電纜另一頭接上兩組指示燈，位于上方的調節螺釘（有藍色刻度盤）調整的微動開關安裝在內側，其接線端編號1-2-3，位于下方的調節螺釘（有紅色刻度盤）調整的微動開關安裝在外側，其接線端編號4-5-6；將壓力加至26MPa，此值可從標準壓力計讀出，然后逆時針旋轉上方的調節螺釘，使設定值由小變大，直至開關觸點在26MPa處切換，再將壓力加至35MPa，同樣在標準壓力計中讀出此值，再逆時針旋轉下方的調節螺釘，使設定值由小變大，直至開關觸點在35MPa處切換。應注意，第二個設定值的設定將對**個已設定好的設定值略有影響（特別當第二個設定值相差較大時），故應再次重復對**個設定值作微調，使其設定在預期的設定值上；
調節壓力校驗臺的壓力，使壓力在26~35MPa上下來回變化，檢驗壓力上升時觸點的切換值是否26MPa和35MPa，此兩值即為設定的上切換值，其對應的下切換值應分別是25.4MPa（左右）和34.4MPa（左右）。
512/9D壓力開關的選用和安裝說明
選用控制器，*好使預定的設定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20％~80％；
控制器若要安裝在室外時，應給于足夠的防護，以免受環境溫度的劇烈變化、陽光直接輻射、腐蝕性氣體或水的滲入等影響；
安裝電纜時，應將電纜引入處的壓緊螺母擰緊，以免電纜松動并有效防止水流等液體的滲入等影響；
通斷電流不能大于觸點容量；
安裝（或拆卸）控制器時要特別注意：必須用扳手夾持傳感器的平面部分，防止傳感器與開關殼體發生相對轉動。

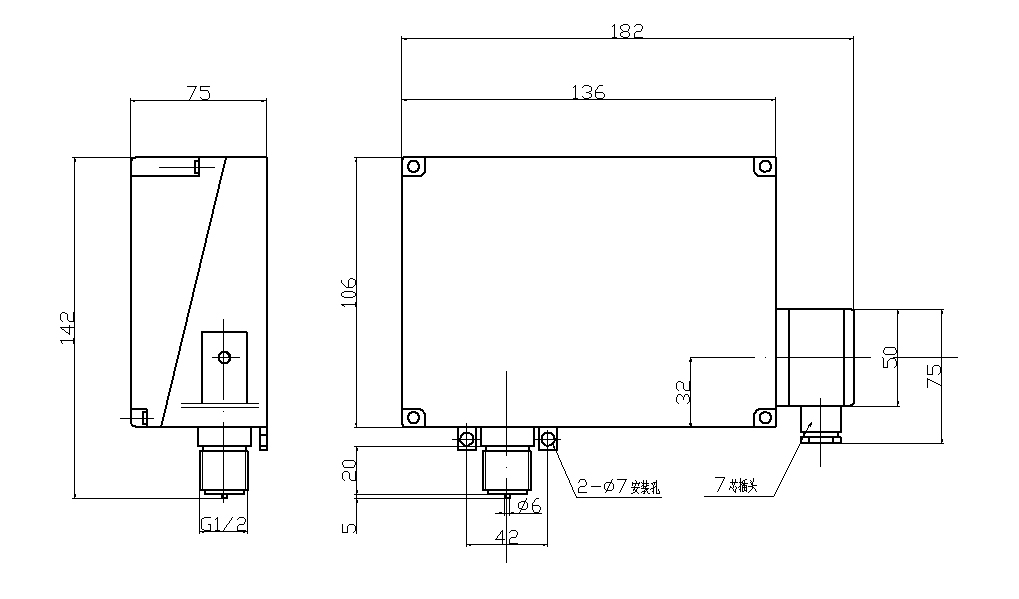

512/9D壓力開關外形尺寸及安裝尺寸（單位：mm）
512/9D壓力開關電氣接線圖
單刀雙擲微動開關作用過程：
接線端1-2,4-5壓力上升至上切換值接通；
接線端1-3,4-6壓力上升至上切換值斷開。
4001190288
訂購：512/9D壓力開關
